Pentanahan (Grounding)

Pentanahan JTM, JTR atau Gardu / trafo dilakukan dengan menancapkan 1 (satu) batang electroda kebumi. Pada Gardu, Kawat BC 50 mm dihubungkan antara ujung electroda pentanahan ke terminal
pembumian pada panel LV board. Pada jaringan TM atau TR dipasang pentanahan per jarak jaringan sehingga semakin panjang Jaringan yang dibangun maka pentanahan yang diperlukan semakin banyak.

Grounding / Pentanahan.

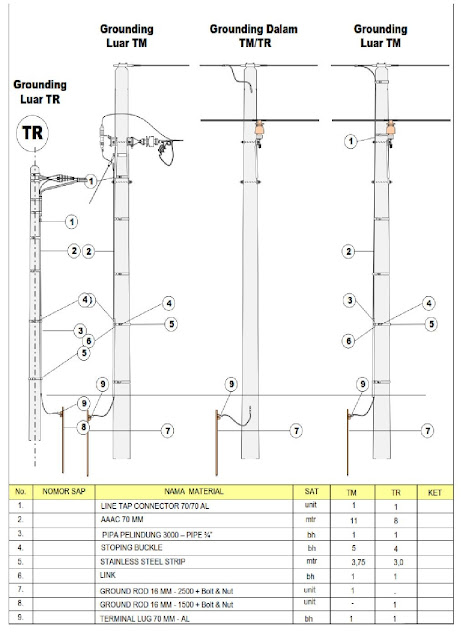

Pentanahan L.Arrester, menggunakan 2 batang electroda untuk mendapatkan tahanan maksimal 3 ohm. Electroda pentanahan dipancang/diarahkan vertikal ke dalam tanah sampai ujung bagian atas tertanam 50 cm dibawah permukaan tanah. Sebagai konduktor pentanahan digunakan BC 50 mm². Konduktor pentanahan dipasang pada tiang harus dilindungi dengan pipa galvanis panjang 6 meter, dipasang dengan rapi. Detail gambar pentanahan L. Arrester seperti pada gambar.

semoga bermanfaat.
----------------------------------------------------------------------------------------
