TANG PRESS HIDROLIK / TANG PRESS SKUN KABEL

Tang press skun kabel yg menggunakan system hidrolik sehingga memudahkan dalam pengepressan skun kabel listrik.

- Range ukuran pada umumnya: 10, 16, 25, 35, 50, 70, 95, 120 dan yang ukuran lebih besar. ukuran yang tersedia : 16mm , 25mm , 35mm, 50mm, 70mm, 95mm, 120mm, 150mm, 185mm, 240mm, 300mm dan seterusnya. Ukuran-ukuran ini pada umumnya menggunakan tang press hydraulic tapi pengoperasiannya secara manual. Di jaman yang semakin canggih ini sudah tersedia tang press hydraulic yang memiliki daya press tinggi dan multi fungsi untuk bending plat atau melubangi plat.

jadi alat ini diperlukan ukuran pasti skun kabelnya sehingga tepat dalam penggunaan di lapangan.

Tang Press sampai 120 mm

Tang press sampai 300 mm

RATCHET PULLER NGK 2 TON / TREKTANG PULLER NGK 2 TON

Ratchet Puller NGK adalah alat yang digunakan untuk mengencangkan kabel/kawat baja sling agar menjadi kencang secara maksimal.

- Penarik dilengkapi dengan rem mekanik otomatis sebuah Pawl Undchang.

- Model: 2000 (2 Ton)


PULLER FEATURES :

- Insulated handle


- Handle rotates full 360



Features untuk merk NGK sebagai berikut :


- Model : 2000


- Capacity : 20 ( 2.0) kN-t


- Strap Size : 2 x 40mm


- Max. Length : 470mm


- Min. Length : 1940mm


- Lever Length : 475mm


- Weight : 5.6Kg


- Wire Grip / Kodok : 2 Ton

Power pull feature

Wire Clips feature

Nankai Alat Pengikat Pengencang Material Listrik PLN / Band Tension / Tensioner

Dalam pemasangan Tanda kilat, suspension assembly atau bracket-bracket pegangan kabel yang diikat menggunakan Staenless Steel Strip 20 x 0,7 dan stoping buckle untuk pengancingnya maka dibutuhkan sebuah alat penting yang dilapangan memiliki banyak nama seperti Bendit, sinpi dll, atau lebih tepatnya disebut  Band tensioner. Untuk sementara ini terkenal merk Nankai yang banyak digunakan di lapangan.

Nankai Band Band tensioner

Butuh Kabel XLPE 24 KV ?

Kabel XLPE :

XLPE - atau disebut N2XSEBY terdiri dari :

1 ) N2XSEBY ( 3 X 35 )
2 ) N2XSEBY ( 3 X 50 )
3 ) N2XSEBY ( 3 X 70 )
4 ) N2XSEBY ( 3 X 95 )
5 ) N2XSEBY ( 3 X 120 )
6 ) N2XSEBY ( 3 X 150 )
7 ) N2XSEBY ( 3 X 185 )
8 ) N2XSEBY ( 3 X 240 )

Kami Melayani Pembelian Partai kecil (Potongan)

Jenis-jenis kabel lainnya sebagai berikut :

Low Voltage Tembaga Non Armour

NYA         = Cu/PVC kisaran 450/750 Volt – Single Core

NYF         = Cu-Flex/PVC 450/750 Volt – Single Core

NYM       = Cu/PVC/PVC 300/500 Volt – Multi Core

NYMHY = Cu-Flex/PVC/PVC 300/500 Volt – Multi Core

NYY        = Cu/PVC/PVC 0.6/1 kV – Single Core & Multi Core

NYYHY  = Cu-Flex/PVC/PVC 0.6/1 kV - Single Core & Multi Core

N2XY     = Cu/XLPE/PVC 0.6/1 kV – Single Core & Multi Core

                = Cu-Flex/XLPE/PVC 0.6/1 kV – Single Core & Multi Core

Low Voltage Alumunium Non Armour

NAYA                       = AL/PVC kisaran 450/750 Volt – Single Core

NAYY                       = AL/PVC/PVC 0.6/1 kV – Single Core & Multi Core

NA2XY                     = AL/XLPE/PVC 0.6/1 kV – Single Core & Multi Core



Low Voltage Tembaga  Armour

NYRGBY               = Cu/PVC/AWA/PVC 0.6/1 kV – Single Core

                                = Cu/PVC/SWA/PVC 0.6/1 kV – Multi Core

N2XRGBY             = Cu/XLPE/AWA/PVC 0.6/1 kV – Single Core

                                = Cu/XLPE/SWA/PVC 0.6/1 kV – Multi Core

NYFGBY                = Cu/PVC/SFA/PVC 0.6/1 kV – Multi Core

N2XFGBY             = Cu/XLPE/SFA/PVC 0.6/1 kV – Multi Core

 NYBY                    = Cu/PVC/DSTA/PVC 0.6/1 kV – Multi Core

N2XBY                   = Cu/XLPE/DSTA/PVC 0.6/1 kV – Multi Core

Low Voltage Alumunium Armour

NAYRGBY            = AL/PVC/AWA/PVC 0.6/1 kV – Single Core

                                = AL/PVC/SWA/PVC 0.6/1 kV – Multi Core

NA2XRGBY          = AL/XLPE/AWA/PVC 0.6/1 kV – Single Core

                                = AL/XLPE/SWA/PVC 0.6/1 kV – Multi Core

NAYFGBY             = AL/PVC/SFA/PVC 0.6/1 kV – Multi Core

NA2XFGBY          = AL/XLPE/SFA/PVC 0.6/1 kV – Multi Core

 NABY                    = AL/PVC/DSTA/PVC 0.6/1 kV – Multi Core

NA2XBY                = AL/XLPE/DSTA/PVC 0.6/1 kV – Multi Core

Control Cable with Screening Armour & Non Armour

NYSY = Cu/PVC/CTS/PVC 0.6/1 kV – Single Core & Multi Core

NYCY = Cu/PVC/CWS/PVC 0.6/1 kV – Single Core & Multi Core

N2XSY = Cu/XLPE/CTS/PVC 0.6/1 kV – Single Core & Multi Core

N2XCY = Cu/XLPE/CWS/PVC 0.6/1 kV – Single Core & Multi Core

Twisted Cable – Over Head Cable

TC AL-XLPE  2 x 10 mm2 - 0.6/1

TC AL-XLPE  2 x 16 mm2 - 0.6/1

TC AL-XLPE  2 x 25 mm2  - 0.6/1

TC. AL-XLPE 4 x 16 mm2 - 0.6/1

TC. AL-XLPE 4 x 25 mm2 - 0.6/1

TC. AL-XLPE 4 x 35 mm²  - 0.6/1

Jasa Terminasi dan Jointing Seluruh Indonesia

Please visit my You Tube Channel Click here !


Anda membutuhkan terminating dan jointing kabel yang handal berkualitas serta jasa pemasangannya hubungi  Ariston Group , Melayani seluruh Indonesia. Jointer bersertifikat.

Jenis-jenis kabel : MVTIC ukuran 3x35 mm, 3x50mm, 3 x 95mm, 3x150mm...dst semua ukuran
XLPE semua ukuran, NYY semua ukuran, dan segala jenis kabel lainnya termasuk menyediakan aksesorisnya dan elastimold

Pengerjaan Di Pabrik Formosa tanggerang

Pengerjaan Di GI Bogor

Pengerjaan Di Pabrik Kaca Hasaimas Cilegon

Proses pengerjaan kabel tricore 20 KV

Pengerjaan di Krakatau Steel Serang Banten

hasil terminating

hasil terminating

karyawan Yang Berpengalaman

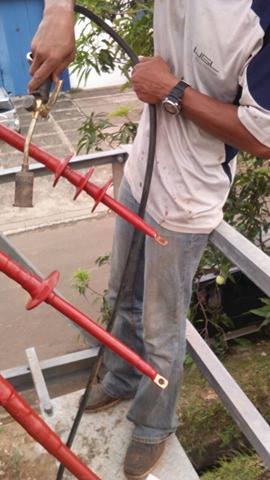

Proses Terminating

Proses Terminating

Proses Terminating

Proses Terminating

Proses Terminating

Proses Terminating

Proses Terminating

proses Terminating

GAMBARAN PROSES TERMINATING KABEL TANAH

Instruksi Pemasangan Jenis Indoor dan Outdoor SINGLE CORE TERMINATION Kabel XLPE, PE, EPR Screened
Instruksi Umum :
1. Pergunakan selalu terminal lug (sepatu kabel) yang kedap air dan terbuat dari bahan yang sejenis dengan konduktor kabel yang akan diterminasikan.
2. Kebersihan harus selalu diutamakan dalam melaksanakan pekerjaan, hindari air, minyak dan kotoran yang dapat menimbulkan kontaminasi pada bagian kabel.
3. Komponen–komponen yang ada didalam kit sudah diperhitungkan konsumsi pemakaiannya secara tepat oleh pabrik. Mengurangi jumlah komponen utama tidak menjamin keandalan produk dalam beroperasi.
4. Mengurangi pemakaian minyak grease akan mengakibatkan tersendatnya pekerjaan.
5. Dalam setiap tahapan pekerjaan pemasangan komponen Elasticfit, masukkan terlebih dahulu minyak grease pada bagian dalam komponen tersebut dan kemudian ratakan dengan cara memijit/meremas bagian komponen Elasticfit secara merata.
6. Pemakaian pita PVC adhesif dimaksudkan untuk mencegah kemungkinan sobek/luka pada bagian dalam komponen Elasticfit akibat terkena bagian kabel yang tajam.

PERSIAPAN KABEL
- Bersihkan jaket kabel dari kotoran yang menempel.
- Kupas bagian – bagian kabel sesuai data pada tabel
AGAR DIPERHATIKAN :
- Pengupasan bagian screen isolasi / lapisan semikonduktif kabel harus rata dan tidak boleh menggores/melukai isolasi kabel.
- Pemotongan - pengupasan screen tembaga harus rata ujungnya , tidak bergerigi atau ada bagian yang tajam.
- Bersihkan seluruh isolasi kabel dengan cairan pembersih, sebelum melaksanakan pemasangan produk terminasi.

Semoga bermanfaat

Top Ties Kabel AAACS

Cara pasang Top ties

Top Ties

Top Ties dan side ties digunakan untuk menahan dan mengunci kabel pada isolator tumpu. Penggunaan bahan yang tidak baik dapat mengakibatkan kerusakan pada kabel pada saat dioperasikan.   Sebagai pengikat pada isolator bisa menggunakan preformed top ties dan side ties, atau menggunakan alluminium binding wire dengan ukuran diameter 35 mm dan memiliki panjang 200 cm untuk satu isolator tumpu sedangkan pada isolator tarik menggunakan end tie preformed.



Inovasi Baru Panel Hubung Bagi Jaringan Listrik Merk Crystalindo Persada

Panel Hubung Bagi merupakan material yang sangat penting dalam pembangunan jaringan kelistrikan di Indonesia atau dimanapun. Mengikuti perkembangan jaman, maka terlahir satu inovasi baru yakni Panel Hubung Bagi Berbahan dasar Aluminium sehingga kuat tahan karat disertai keunggulan lainnya. Harga tentunya lebih terjangkau dari merk lainnya. Material ini telah mengantongi dokumen-dokumen yang diperlukan untuk standard PLN seperti Type test report, Sertifikat pengendalian Mutu dan dokumen lainnya yang dibutuhkan untuk tender atau sebagai pertimbangan dalam pengadaan di lingkup PLN atau non PLN. Berikut penjelasan lebih detail:

Email kami untuk dapat memberikan informasi lebih lengkap

Terima kasih dan Ayo membangun Indonesia !
